Stroj za brušenje sredinskih lukenj

Technica Zentroflex 14-A-110 (Robotic & CNC)

Premer vpenjanja obdelovanca: ø 3 – 140 mm
Dolžina obdelovanca: 50 – 1.100 mm
Premer središčne luknje: ø 1 – 100 mm
Teža obdelovanca: max. 170 kg
Kot središčne luknje: 60 °
Natančnost: < 1 µm (submikronska natančnost)
Hitrost vretena: 5.000 – 45.000 min⁻¹ (vrt./min)
Gibanja brusnega stožca: 3+1:
• vrtenje
• orbitalno vrtenje
• premik vzdolž hodu
• +1 vrtenje obdelovanca
Tehnika brušenja Quirlig: vključena (križno brušen vzorec)
Postopek brušenja: robotski, popolnoma CNC
Krmilni panel: Beckhoff
CNC-gibanja: Z1-os, Z2-os, vpenjanje obdelovanca
Podajanje: robotska roka Stäubli za nakladanje, razkladanje in poravnavo
Samodejno korektiranje brusnega stožca: vključeno
Samodejna kompenzacija po korekturi: vključeno
Industrija 4.0 združljivost: na voljo
Djdpju Nmi Nsfx Adhjcn
Vrtenje obdelovanca: na voljo (opcijsko)
Odsesavanje in filtracija prahu: na voljo (opcijsko)
Sektorji: precizno brušenje, letalska industrija, avtomobilska industrija, strojništvo ipd.

Prednosti:

Submikronska natančnost: Dosezite submikronsko (< 1 µm) natančnost brušenja zahvaljujoč švicarskemu inženiringu in robustni konstrukciji stroja.

Trajnostna zanesljivost: Zagotovljena zanesljiva in trajnostna obdelava.

Neprekinjena proizvodnja: Omogočena je neprekinjena proizvodnja z robotskim podajanjem, samodejnim korektiranjem in samodejno kompenzacijo, kar odpravlja potrebo po stalnem nadzoru operaterja.

Tehnika brušenja Quirlig: Optimiziran postopek brušenja s tehniko Quirlig. Popolno obdelane središčne luknje s križno brušenim vzorcem, ki zagotavlja zadrževanje olja med vpenjanjem v konjih pri zunanjem cilindričnem brušenju. Križni vzorec tvori mikro oljni film, ki preprečuje nezaželeno "suho obratovanje" med cilindričnim brušenjem.

Enostavna uporaba popolnoma CNC-krmiljenega panela: Upravljajte vse osi stroja, robotsko podajanje in samodejno korektiro brusnega stožca preko Beckhoff krmilja. Preprosto shranjujete vse brusne programe ter spremljate delovne čase stroja, učinkovitost in napake.

Industrija 4.0: Popolna združljivost z aplikacijami Industrije 4.0 zaradi Beckhoff krmilja.

Nizki stroški vzdrževanja: Celotno življenjsko dobo stroja so stroški vzdrževanja nizki, zahvaljujoč švicarski kakovosti izdelave.

Centrični brusilni stroji Zentroflex A-serije so zasnovani za visoko natančno cilindrično brušenje za množično proizvodnjo v letalski, avtomobilski in strojni industriji. Zentroflex A-serija je prav tako idealna rešitev za obnovo delov, ki so popačeni po toplotni obdelavi, ali za znižanje stroškov zunanjega cilindričnega brušenja.

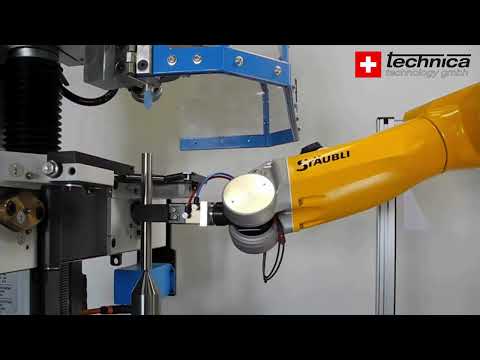

Z 6-osno robotsko roko in servomotorji na vseh oseh stroja centrirni brusilni stroji Zentroflex A-serije delujejo popolnoma avtonomno. Vse operacije nalaganja in razkladanja izvaja robotska roka. Vsi premiki po oseh se izvajajo avtonomno s servopogoni. Korektura stožca in kompenzacija se prav tako izvajata samodejno. Vse premike in meritve stroja upravljate s CNC-krmilnikom.

Za več informacij nas kontaktirajte.
